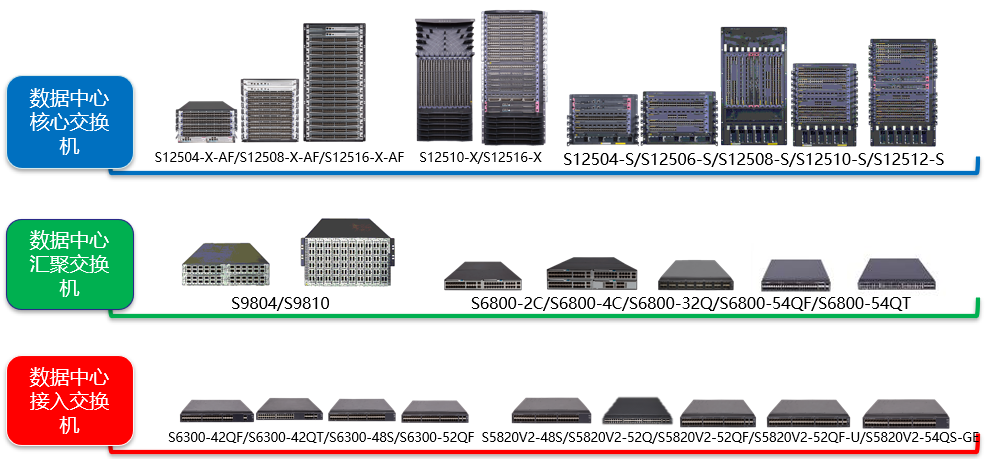

H3C数据中心交换机



先进的CLOS+多级多平面交换架构

* 采用先进的CLOS+多级多平面交换架构,采用正交网板设计,业务板卡与交换网板采用完全正交设计(90度),跨线卡业务流量通过正交连接器直接上交换网板,背板走线降低为零(极大规避信号衰减),极大提升了系统带宽和演进能力,整机容量可平滑扩展。

* 支持高密10GE、25GE、40GE和100GE以太网端口,充分满足数据中心应用及未来发展需求。

* 独立的交换网板,控制引擎和交换网板硬件相互独立,最大程度的提高设备可靠性,同时为后续产品带宽的持续升级提供保证。

新一代业务融合能力

* 融合交换机创新性地推出了交换机多业务融合模块,面向高性能计算场景推出Seerblade高性能AI计算模块、面向SDN网络推出SDN控制模块、面向物联网场景推出物联网终端管控模块等,用户无需单独安装软硬件,实现网络即插即用,业务自动部署,并实现传统网络与用户业务深度融合

全方位虚拟化能力

* IRF2(Intelligent Resilient Framework2,第二代智能弹性架构)

* 融合交换机支持IRF2技术,最多将4台高端设备虚拟化为一台逻辑设备,在可靠性、分布性和易管理性方面具有强大的优势;

* 可靠性:通过专利的热备份技术,在整个虚拟架构内实现控制平面和数据平面所有信息的冗余备份和无间断的数据转发,极大的增强了虚拟架构的可靠性和高性能,同时消除了单点故障,避免了业务中断;

* 分布性:通过分布式跨设备链路聚合技术,实现多条上行链路的负载分担和互为备份,从而提高整个网络架构的冗余性和链路资源的利用率;

* 易管理性:整个弹性架构共用一个IP管理,简化网络设备管理,简化网络拓扑管理,提高运营效率,降低维护成本。

* MDC(Multitenant Devices Context,多租户设备环境)

* 融合交换机可以通过MDC技术可以实现1:N的虚拟化能力,即一台物理交换机虚拟化成N台逻辑交换机,满足多客户共享核心交换机的需求;通过单块板卡的端口划分到不同MDC,既可以充分利用核心交换机的能力,又降低了用户的投资成本,使用MDC技术实现了对业务的安全隔离。

* IRF3.1(Intelligent Resilient Framework3.1,第三代智能弹性架构升级版)

*融合交换机可以在纵向维度上支持异构虚拟化,将核心和接入设备通过IRF3.1技术形成一台纵向逻辑虚拟设备,相当于把一台盒式设备作为一块远程接口板加入主设备系统,以达到扩展I/O端口能力和进行集中控制管理的目的。IRF3.1技术可以简化管理,大幅度降低网络管理节点;简化布线,二层变为一层,节省横向连接线缆;最终实现数据转发平面虚拟化,便于简化业务部署和自动编排。

数据中心级可靠性保障

* 融合交换机提供专用FFDR系统,用于BFD、OAM等快速故障检测,并与控制平面的协议实行联动,支持快速保护切换和快速收敛。

* 支持BFD for VRRP/BGP/IS-IS/RIP/OSPF/RSVP/静态路由等。

* 支持NSR/GR for OSFP/BGP/IS-IS/RSVP等。

* 控制引擎和交换网板硬件相互独立,实现控制平面和转发平面的物理分离,控制引擎1+1冗余;交换网板N+M冗余;风扇框1+1冗余;电源模块N+M冗余;最大限度的提高系统的故障隔离能力和可靠性。

全方位的维护检测机制

* 在线状态检测机制,通过专用的维护引擎,可以实现对设备的交换网板,背板通信通道,业务通信通道,关键芯片,存储器等进行检测。一旦相关模块发生故障,通过EMS上报给系统。

* 单板隔离功能,可以将指定单板从转发平面中隔离出来,不再参与转发平面的转发,但被隔离单板仍在控制平面中,可对其进行管理操作。可以对该单板进行实时诊断、CPLD升级等业务处理,不影响整机系统的业务。

* 支持以太网OAM,提供多种设备级和网络级的故障检测手段。

开放应用架构

* 融合交换机基于OAA(Open Application Architecture)理念设计,创新性的推出了对外开放的业务平台。

* 支持网络安全多业务插卡模块,可以集成防火墙模块、IPS模块、ACG应用控制网关模块、LB负载均衡模块等。通过产品的融合实现网络安全一体化的解决方案。

新一代有线无线一体化方案

* 融合交换机支持新一代有线无线一体化方案。交换机原生支持融合AC功能,直接能够管理无线AP,相比单一的无线AC插卡方案具有部署更加灵活简单的优势;同时支持大容量专业无线AC插卡方案,并能够与交换机融合AC功能完美结合形成独特的分层AC方案,解决大规模无线部署环境下的管理复杂问题,让有线无线一体化方案更灵活更简便。

* 融合AC作为交换机原生特性,同时支持与IRF2/IRF3.1等虚拟化技术组合使用,实现一台设备管理全网有线无线设备,大大简化网络运维复杂度。

硬件级加密技术

* 融合交换机支持硬件级加密技术Macsec技术(802.1ae),区别于传统端到端基础应用层保护的软加密技术,Macsec通过鉴别数据源的密码技术保护管理桥接网络和其他数据的控制协议,保护信息完整并提供再保护和保密服务。

绿色环保设计

* 融合交换机可以通过智能化的EMS引擎系统,支持对电源的智能管理功能,可以支持单板顺序上电(降低单板同时上电带来的电源冲击,提高设备寿命,降低电磁辐射),可以控制单板下电,隔离故障/空闲单板,降低系统功耗。

* 融合交换机采用高效PWM调速风扇,支持无级调速。系统可以自动收集单板温度,根据设备实际情况计算风扇调速曲线,并将调速命令下发到风扇框。系统支持风扇状态监控(转速监控、故障告警等)可以根据环境温度、单板配置自动分区调速,降低设备功耗和运行噪声,有效降低环境噪音并延长风扇寿命。

* 融合交换机支持内部端口的自动检测,当某槽位未配置接口板时,或者端口未连接线缆时候,系统可以自动关闭相应的内部端口,节省了整机功耗。

* 融合交换机产品满足材料环保与安全性的欧盟RoHS标准。
